Aplikasi Pengguinaan sistem drilling dengan Casing pada pemboran Eksplorasi denga surface Casing 13 3/8" Di lapangan Lepas Pantai

Drilling with casing represents one of the technological development in petroleum technologies, especially in drilling operations. One of them is by using Drilling With Casing ( DWC) method.
In this method casing is used as drilling assembly, replacing drill pipe in conventional drilling, so that casing installation can be done at the same time with process of drilling hole. Hence in the operation shall no longer be needed time to pull out drilling assembly and run in casing strings, at certain depth which has been planned.
Therefore, by using this DWC method many operating expenses and time can optimized. With this method we can avoid drilling problems frequently encountered in conventional drilling operation.
DWC useas special bit, namely is drillshoe (DS). Drillshoe is installed at first casing joint and can be penetrated or re-drilled by using standard bit. Installation of float collar in the same time with casing strings makes cementing job can be done immediately. So that this matter can reduce drilling operation time.
This final project will discuss the application of DWC and casing design by considering collapse, tension and burst factors, and also calculation of drilling expense and time compared to actual condition. For simulation we use Melati-01 well, and also casing size 13 3 / 8” with P-110 NSCC grade and L-80 BTC at phase 17” by considering the economical factors.
With the same well data and formation condition with some assumptions of drilling parameters, therefore we can be predict the collapse, tension and burst factors needed in selecting casing materials. The evaluation is conducted by considering the technical and economic aspects such as operational cost.

BAB I
PENDAHULUAN

Dalam 20 tahun belakangan ini, pencarian persediaan minyak menjadi semakin penting karena sumber-sumber gas alam dan minyak mentah yang ada sudah semakin menipis dengan pesat, karena dipakai oleh negara-negara industri. Pada saat ini kenyataannya sulit untuk menemukan lapangan minyak baru di darat. Ditambah pula oleh fakta baru, bahwa banyak cekungan tepi benua merupakan tempat endapan minyak yang potensial, keadaan semacam ini yang melengkapi kondisi awal bagi lahirnya teknologi lepas pantai. Dalam perkembangannya, pada operasi-operasi pemboran sumur dilepas pantai selalu dilakukan pengembangan teknologi dan metode-metode alternatif baru untuk penghematan biaya operasional.
Dalam penulisan tugas akhir ini, terbagi atas beberapa BAB yaitu : BAB II akan membahas mengenai struktur geologi dan stratigrafi dari lapangan lepas pantai Blok Nila Laut Natuna selatan, BAB III membahas mengenai dasar unit pemboran dengan casing, cara kerja/mekanisme serta keuntungan dan kerugian dalam penerapan yang mempengaruhi pemboran dengan casing.
Selain itu juga, pada BAB IV akan membahas mengenai aplikasi penggunaan dari sistem DWC, tingkat keberhasilan dari cara kerja sistem DWC, kemampuan pipa casing khususnya casing 13 3/8” saat menahan beban yang terjadi dalam pelaksanaan operasi pemboran dan pengaruh pelaksanaan pemboran dengan casing terhadap waktu dan biaya operasional yang dikeluarkan. BAB V akan membahas hasil analisa dari aplikasi penggunaan sistem DWC pada pemboran lepas pantai dan terakhir adalah BAB IV yang akan membahas Kesimpulan dari penulisan Tugas Akhir ini.
Pelaksanaan Tugas Akhir ini memilih Sumur Melati-01 yang terletak di lapangan lepas pantai ConocoPhillips Inc. Ltd. di Blok Nila Laut Natuna Selatan, khususnya pada pemboran interval selubung permukaan dengan ukuran pipa casing 13 3/8” sebagai obyek penelitian dengan mempertimbangkan sumur ini telah selesai dibor maka data-data yang diperlukan untuk melakukan analisa dan perhitungan dalam kondisi standar dapat dilakukan. Lapangan lepas pantai di Blok Nila Laut Natuna Selatan dibeli oleh ConocoPhillips Inc. Ltd. pada tahun 2003 dari Pemerintah Republik Indonesia. Pada saat ini Blok Nila telah membor 7 sumur dan belum menemukan cadangan hidrokarbon.
Dalam rangka untuk Continue Improvement atau menambah peningkatan pada operasi pemboran sumur di Blok Nila pihak perusahaan Conocophillips menggunakan sistem DWC yang diharapkan dapat mengurangi biaya pemboran sekaligus sebagai sistem alternatif untuk mengatasi masalah pemboran seperti dogleg, keyseat, swabbing dan masalah-masalah pemboran lainnya.
Tujuan dari penulisan tugas akhir ini adalah mengetahui bagaimana prosedur dan penggunaan dari sistem Drilling With Casing, juga pemilihan casing yang akan digunakan pada sistem DWC berdasarkan gaya-gaya di dalam sumur (tekanan collapse, tekanan burst dan tekanan tension) dengan menggunakan metode grafis. Selain itu juga agar dapat mengetahui metoda pemboran mana yang lebih efektif, efisien dan ekonomis. Juga diharapkan dari hasil studi ini akan diperoleh suatu metoda pemboran yang paling tepat untuk digunakan pada interval selubung permukaan, khususnya bagi lapangan lepas pantai ConocoPhillips Inc. Ltd. di Laut Natuna Selatan, namun tidak tertutup kemungkinan untuk digunakan juga di lapangan lain, baik di darat (onshore) atau lepas pantai (offshore).

Source : http://migasnet04david078.blogspot.com/2009/05/aplikasi-penggunaan-sistem-drilling.html

Read More..

warehouse

A warehouse is a commercial building for storage of goods. Warehouses are used by manufacturers, importers, exporters, wholesalers, transport businesses, customs, etc. They are usually large plain buildings in industrial areas of cities and towns. They come equipped with loading docks to load and unload trucks; or sometimes are loaded directly from railways, airports, or seaports. They also often have cranes and forklifts for moving goods, which are usually placed on ISO standard pallets loaded into pallet racks.
Source : http://migasnet04david078.blogspot.com/2009/05/warehouse.html

Read More..

Dalam dunia perminyakan, pekerjaan workover (kerja ulang) adalah hal yang umum dilakukan selama rentang hidup suatu sumur HC. Tujuan utama workover adalah untuk menjaga integritas sumur, melakukan intervensi bawah permukaan sumur dan menjaga kelangsungan produksi dari sumur tersebut. Saat ini didunia perminyakan terdapat empat jenis unit intervensi sumur (well intervention unit)/unit workover ringan (light workover), yaitu slickline unit, electricline unit, snubbing unit dan coiled tubing unit.

Electricline merupakan salah satu unit light workover yang paling banyak digunakan di industry perminyakan. Electricline digunakan untuk pekerjaan perforasi, fishing, logging, dan pemasangan plug mekanis. Peralatan permukaan pada electricline unit terdiri atas powerpack, control cabin, hydraulic control modul dan grease injector, dan PCE (pressure control equipment).

Powerpack merupakan unit pembangkit tenaga yang menggunakan mesin diesel yang terhubung dengan pompa hidrolik. Tenaga hidrolik yang dihasilkan kemudian disalurkan ke control cabin melalui koneksi mekanis atau hidrolis untuk menggerakkan winch unit. Desain powerpack harus sesuai dengan standar API Spec 7B-11C.

Control cabin merupakan tempat untuk memonitor aktivitas yang dilakukan toolstring selama pekerjaan workover berlangsung. Control cabin dilengkapi dengan winch unit dan wire drum. Winch berfungsi menarik/mengulur kabel agar toolstring dapat bergerak didalam sumur, selain itu winch digunakan untuk merekayasa/memanipulasi gerak toolstring (misal jar down atau jar up) untuk mengaktivasikan peralatan bawah permukaan.

Hydraulic control modul dan grease injector digunakan untuk mengoperasikan PCE dan sebagai pengontrol injeksi grease ke PCE. Alat ini memiliki rating pressure tertentu yang dapat disesuaikan dengan kondisi sumur. Control modul mentransmisikan tenaga hidrolik ke PCE untuk mengaktifkan/menonaktifkannya.

PCE terdiri atas line wiper, stuffing box, flow tube, turn around sheave (TAS), tool catcher dan ball check valve, tool trap dan wireline BOP. Alat-alat tersebut dirangkai menjadi satu dan bekerja secara terintegrasi untuk mengontrol tekanan sumur selama pekerjaan workover berlangsung. Hal ini sangat krusial karena adanya kabel electricline sebagai media kerja yang terus bergerak dinamis dari permukaan masuk ke dalam sumur sehingga riskan terjadi kebocoran tekanan melalui sela-sela badan kabel.

Line wiper berfungsi menyeka sisa-sisa grease dan fluida sumur dari badan kabel. Hal ini untuk mereduksi kontaminasi senyawa-senyawa dari fluida sumur yang dapat menurunkan kualitas kabel dan menjaga wire drum dan area kerja tetap bersih dan tidak slip akibat dari sisa-sisa grease. Stuffing box memberikan penyekatan disekeliling kabel terhadap tekanan sumur melalui aplikasi plunger yang diaktivasi oleh tenaga hidrolik.

Flow tube berfungsi memberikan penyekatan tekanan sumur disekeliling kabel dalam kondisi dinamis dengan menginjeksikan grease kental disekeliling badan kabel (grease sealing). Fungsi ini berkat injeksi grease bertekanan dari control modul kedalam stuffing box secara kontinyu dengan suatu perhitungan tertentu. TAS berfungsi mereduksi panjang PCE serta mereduksi beban axial kabel. Tool catcher berfungsi menahan hantaman toolstring saat toolstring ditarik keatas keluar dari sumur. Dan jika kabel putus atau tidak ada kabel didalam PCE, maka ball check valve akan menutup secara otomatis akibat desakan dari tekanan sumur.

Tool trap berfungsi mencegah toolstring jatuh kedalam sumur saat toolstring telah ditarik keatas. Tool trap dilengkapi dengan flapper berbentuk V dengan aktivasi hidrolis. Wireline BOP berfungsi sebagai penyekat tekanan sumur dalam kondisi kabel statis atau tidak ada kabel. BOP ini berbeda dengan BOP drilling dari segi dimensi dan jumlah ramnya. BOP menggantikan fungsi PCE sebagai penahan tekanan sumur saat penggantian PCE (penambahan lubricator), penggantian tool atau perbaikan PCE bila terjadi kebocoran. (Imam Supriadi)

Referensi :

Imam Supriyadi; Laporan COOP/KP “Wireline dan Well Testing Unit”; Balikpapan; 2007.

Schlumberger Perforation & Electricline Training. Elmar Pressure Control School.

Ditulis dalam Teknik Pemboran | Tag: BOP, cabin, control, hidraulic, Slickline unit

http://duniamigas.wordpress.com/2008/10/24/pengenalan-electricline-unit/#more-166
Source : http://migasnet01fatniasi710.blogspot.com/2009/06/dalam-dunia-perminyakan-pekerjaan.html

Read More..

Parafin Crash

Parafin : Komposisi hidrokarbon berat, dengan kandungan lilin didalamnya.
Terjadinya paraffin disebabkan menurunnya teemperatur dan tekanan. Sehingga menimbulkan pengendapan pada oil, dimana viskositas oil semakin meningkat. Terutama bila temperature lingkungan lebih rendah dari temperature crude oil. Titik tuang adalah titik temperature terendah dimana oil masih bisa mengalir.

Tempat2 terjadinya paraffin:
a.Di zona perforasi,
b.tubing
c.flowline,
d.Separator.

Salah satu contoh parafin (CnH2n+2), iso-butana

Penyebab terjadinya paraffin:
a.Turunnya tekanan,
b.Turunnya temperature,
c.Hilangnya fraksi ringan oil
d.Aliran yg tdk tetap dan merata,
e.Permukaan dalam pipa yg tdk merata.

Cara mengatasi paraffin:
a.Secara mekanik:
a.Formasi: Hidraulic fracturing
b.Tubing: scrapper, cutter
c.Flowline: Pigging
b.Kimiawi: calcium carbide atau acethylene
c.Kombinasi solvent (kerosene, solar, condensate) dengan dipanaskan (steam stimulation, thermal recovery, heater treater).

Source : http://migasnet01fatniasi710.blogspot.com/2009/06/parafin-crash.html

Read More..

Rig Pengeboran

Rig pengeboran adalah suatu bangunan dengan peralatan untuk melakukan pengeboran ke dalam reservoir bawah tanah untuk memperoleh air, minyak, atau gas bumi, atau deposit mineral bawah tanah. Rig pengeboran bisa berada di atas tanah (on shore) atau di atas laut/lepas pantai (off shore) tergantung kebutuhan pemakaianya. Walaupun rig lepas pantai dapat melakukan pengeboran hingga ke dasar laut untuk mencari mineral-mineral, teknologi dan keekonomian tambang bawah laut belum dapat dilakukan secara komersial. Oleh karena itu, istilah "rig" mengacu pada kumpulan peralatan yang digunakan untuk melakukan pengeboran pada permukaan kerak Bumi untuk mengambil contoh minyak, air, atau mineral.

Rig pengeboran minyak dan gas bumi dapat digunakan tidak hanya untuk mengidentifikasi sifat geologis dari reservoir tetapi juga untuk membuat lubang yang memungkinkan pengambilan kandungan minyak atau gas bumi dari reservoir tersebut.

Rig pengeboran dapat berukuran:

• Kecil dan mudah dipindahkan, seperti yang digunakan dalam pengeboran eksplorasi mineral
• Besar, mampu melakukan pengeboran hingga ribuan meter ke dalam kerak Bumi. Pompa lumpur yang besar digunakan untuk melakukan sirkulasi lumpur pengeboran melalui mata bor dan casing (selubung), untuk mendinginkan sekaligus mengambil "bagian tanah yang terpotong" selama sumur dibor.

Katrol di rig dapat mengangkat ratusan ton pipa. Peralatan lain dapat mendorong asam atau pasir ke dalam reservoir untuk mengambil contoh minyak dan mineral; akomodasi untuk kru yang bisa berjumlah ratusan. Rig lepas pantai dapat beroperasi ratusan hingga ribuan kilometer dari pinggir pantai.

Source : http://migasnet01fatniasi710.blogspot.com/2009/06/rig-pengeboran.html

Read More..

Eksplorasi seismik

Eksplorasi seismik adalah istilah yang dipakai di dalam bidang geofisika untuk menerangkan aktivitas pencarian sumber daya alam dan mineral yang ada di bawah permukaan bumi dengan bantuan gelombang seismik. Hasil rekaman yang diperoleh dari survei ini disebut dengan penampang seismik.

Eksplorasi seismik atau eksplorasi dengan menggunakan metode seismik banyak dipakai oleh perusahaan-perusahaan minyak untuk melakukan pemetaan struktur di bawah permukaan bumi untuk bisa melihat kemungkinan adanya jebakan-jebakan minyak berdasarkan interpretasi dari penampang seismiknya.

Di dalam eksplorasi seismik dikenal 2 macam metode, yaitu:

1. Metode seismik pantul
2. Metode seismik bias

Source : http://migasnet01fatniasi710.blogspot.com/2009/06/eksplorasi-seismik.html

Read More..

Chemical Flooding (Chemical Injectin - EOR)

Chemical Flooding adalah suatu metode EOR dengan menginjeksikan cairan yang akan bereaksi secara kimiawi (chemical liquid) di dalam reservoir. Jenis-jenis Chemical yang diinjeksikan adalah:





a. SurfactantSurfactant yang dipakai umumnya Commercial Petroleum Sulfonate, Sodium Dodecyl Sulfate. Tujuan digunakannya surfactant adalah menurunkan tegangan permukaan (interfacial tension) minyak-air di dalam reservoir. Dengan menurunnya tegangan permukaan, maka akan menurunkan tekanan kapiler yang berpengaruh terhadap wettabilitas batuan. Sehingga akan meningkatkan effisiensi pendesakan (Displacement efficiency).

Proses surfactant flooding:
 Preflush.
System pengkondisian reservoir. Biasanya diinjeksikan dalam volume sedikit dengan chemical surfactant.
 Surfactant slug

Ini merupakan tahap injeksi selanjutnya dengan memasukkan chemical surfactant dengan besaran 25-100% pore volume reservoir. Tujuannya untuk mendapatkan mobility ratio yang baik (M<1)>

Source : http://migasnet01fatniasi710.blogspot.com/2009/06/chemical-flooding-chemical-injection.html

Read More..

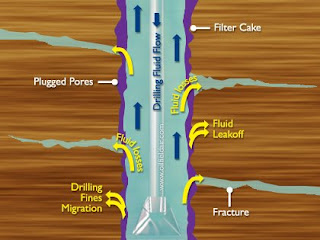

Underbalanced Drilling

Underbalanced drilling (UbD) adalah metode drilling dengan menggunakan mud weight yang SGnya lebih kecil daripada tekanan formasi. Adapun fungsinya adalah untuk mencegah atau mengurangi infiltrasi mud ke formasi yang dapat merusak formasi atau pembentukan skin pada formasi.

Underbalanced Drilling pada dasarnya mengebor sumur dengan menggunakan fluida, dimana densitasnya menghasilkan tekanan hidrostatis di dalam sumur yg lebih kecil daripada tekanan di formasi. Tujuan utamanya adalah meminimalkan “skin” atau formation damage, sehingga diharapkan produksi hidrokarbon akan lebih baik. Fluida yg umum digunakan bisa yang incompressible (air) atau yang compressible (angin, foam, aerated diesel, dsb). Aplikasi umumnya adalah re-entry drilling di reservoir yg mempunyai karakter:

1. Sensitif, mudah damage.

2. Depleted

3. Highly fractured

Tekanan formasi harus bisa diketahui seakurat mungkin sehingga fluida pengeboran dapat diprogram untuk mencegah kick dan juga mencegah loss circulation. densitas lumpur harus pas berada di celah antara tekanan formasi dan tekanan fracture. Pemboran underbalanced merupakan metoda pemboran dimana tekanan hidrodinamik dasar sumur didesain agar lebih kecil dibandingkan tekanan formasi. Pada kondisi itu fluida reservoir masuk ke sumur dan ikut tersirkulasi ke permukaan. Ini tentu saja akan mempengaruhi sifat fisik fluida di annulus. Sifat fisik fluida di sumur pada pemboran underbalanced tidaklah mudah untuk ditentukan. Ini dikarenakan sifat fisik fluida dipengaruhi oleh tekanan hidrodinamik dan komposisi fluida, sementara tekanan hidrodinamik juga bergantung pada sifat fisik fluida. Selain itu komposisi fluida di annulus juga bergantung pada laju influks yang juga bergantung pada tekanan. Jadi kesemuanya itu saling berhubungan dan saling mempengaruhi sehingga membuat penentuan parameter transportasi cutting menjadi rumit. Untuk memecahkan masalah ini kemudian dilakukan filterasi antara tekanan, laju alir influks dan sifat fisik influks sampai didapat harga yang sesuai.

Pada studi ini, pemodelan aliran underbalanced digunakan fluida foam, emulsi, oil base mud dan aerated mud sebagai fluida pemboran dengan tiga macam fluida influks, yaitu minyak, air dan gas. Kombinasi dari tipe fluida pemboran dan influks membuahkan hasil perhitungan parameter transportasi cutting dan tekanan yang bervariasi. Pada tugas akhir ini dilakukan penentuan tekanan hidrodinamik pada operasi horizontal coiled tubing underbalanced drilling, sifat fisik fluida campuran, dan parameter transportasi cuttingnya. Selain itu dilakukan juga penentuan pengaruh beberapa faktor seperti ukuran coiled tubing, ukuran lubang, jenis fluida pemboran, dan Jenis influks terhadap pengangkatan cutting.

Salah satu contoh di daerah jatibarang, Berdasarkan data-data geologi dan reservoir, dapat disimpulkan bahwa tekanan formasi dilapisan Vulkanik Jatibarang telah mengalami penuruan gradien tekanan yang mana telah berada dibawah gradien tekanan abnormal. Dalam melakukan pemboran dengan air saja sudah akan menghasilkan tekanan hidridinamik diatas tekanan formasi, inilah penyebab hilangnya sirkulasi saat pemboran berlangsung. Salah satu cara untuk mengatasi permasalahan tersebut menggunakan pemboran underbalanced, dengan prinsip kerja yaitu tekanan kolom hidrodinamik lebih kecil Dibandingkan tekanan formasi. Untuk mengatasi hilang sirkulasi yang terjadi pada pemboran menembus lapisan Vulkanik yang mengandung rekahan-rekahan alam dipergunakanlah gas untuk menurunkan berat dari sistim fluida pemboran. Dilakukan dengan cara menginjeksikan gas kedalam fluida dasar (fres water).

Pemboran underbalanced menggunakan fluida dengan sistim dua fasa (air dan gas ) atau dikenal dengan gasfield system. Analisa yang dilakukan terhadap sistim fluida pemboran ini untuk mengetahui keberhasilan dalam sistim pengangkatan terhadap cutting yang dipengaruhi oleh beberapa parameter yang berhubungan erat dengan tekanan dan temperatur dan supaya memperoleh laju Pemboran yang sangat baik. Hasil analisa pengangkatan cutting pada pemboran underbalanced berguna untuk mengindentifikasi baik atau tidaknya pengangkatan cutting dan juga untuk merencanakan operasi pengangkatan cutting pada masa yang akan datang, supaya dapat memperoleh laju alir fluida yang optimal. (Khairani)

Source : http://migasnet01fatniasi710.blogspot.com/2009/06/underbalanced-drilling.html

Read More..

BlowOut

Blowout adalah suatu peristiwa mengalirnya minyak, gas atau cairan lain dari dalam sumur minyak dan gas ke permukaan atau di bawah tanah yang tidak bisa dikontrol. Peristiwa ini bisa terjadi ketika tekanan hidrostatis lumpur pemboran lebih kecil dari tekanan formasi.

Blowout umumnya terjadi pada saat pemboran sumur eksplorasi minyak dan gas. Untuk mencegah terjadinya blowout digunakan peralatan pemboran yang disebut alat pencegah sembur liar (blowout preventer).

Source : http://migasnet01fatniasi710.blogspot.com/2009/05/blowout.html

Read More..

Progressive cavity Pum (PC Pump)

Sejarah Progressive Cavity Pump

Progressive Cavity Pump atau biasa disebut pompa PCP merupakan salah satu alat dari artificial lift untuk meningkatkan laju produksi dalam industri perminyakan. Sejarah PCP dimulai pada akhir tahun 1920-an dimana Seorang warga Perancis Rene Moineau mendesain rotary compresor dengan sistem mekanisme rotasi baru yang digunakan untuk penggunaan tekanan fluida yang bervariasi. Dia menamakan alatnya sebagai “Capsulism”. Di pertengahan tahun 1950-an, prinsip PCP diaplikasikan untuk aplikasi motor hidrolik yang berbanding terbalik dengan penggunaan PCP.


Kemudian pada tahun 1980-an, PC pump digunakan sebagai metode artificial lift, lebih dikenal sebagai pompa alternatif dari metode pengangkatan konvensional yang umumnya dipakai dalam industri perminyakan. Sekarang PC pump digunakan untuk pengangkatan fluida dengan kedalaman lebih dari 2000 meter. Alat ini menawarkan banyak keuntungan dibandingkan peralatan pengangkatan traditional. Tentunya, yang lebih penting adalah biaya produksi yang lebih rendah per barrelnya.

Elemen Utama & Desain PCP

Pompa ini memiliki 2 elemen utama yaitu rotor dan stator (Lihat gambar 3, dibawah). Rotor sebagai penggerak PCP, berbentuk batang spiral yang terbuat dari alloy steel atau stainless steel yang dibalut dengan chrome. Ada juga yang terbuat dari chrome seara keseluruhan. Biasanya memiliki panjang 1.5 – 14 meter dengan diameter ¾ – 1 inch. Sedangkan stator sebagai seal rotor (wadahnya) yang berbentuk spiral, terbuat dari steel tube diluarnya dan elastomer berbahan nitrile rubber atau viton rubber didalamnya (merupakan co-polymer acrylonitrile & butadine). Stator dengan desain khusus memiliki elastomer yang terbuat dari teflon. Biasanya memiliki panjang yang kurang lebih sama dengan rotor yaitu sekitar 1.5-14 meter namun dengan ukuran diameter yang lebih besar antara 2.5-4.5 inch.

Source : http://migasnet01fatniasi710.blogspot.com/2009/06/progressive-cavity-pump-pc-pump.html

Read More..

Pahat Pemboran

Kegunaan Pahat Bor

Untuk mendapatkan kedalaman yang diharapkan diperlukan suatu alat yang letaknya di ujung rangkaian pipa pemboran dinamakan mata bor atau bit. Mata bor atau bit adalah alat yang terpasang di ujung paling bawah dari rangkaian pipa yang langsung berhadapan dengan formasi atau batuan yang di bor. Adanya putaran dan beban yang diperoleh dari rangkaian pipa bor diatasnya, akan menyebabkan mata bor itu menghancurkan batuan yang terletak dibawah sehingga akan menembus semakin dalam bebatuan tersebut. Lumpur yang disirkulasikan akan keluar melalui mata bor dan menyemprotkan langsung kebatuan yang sedang dihancurkan di dasar lubang bor. Semprotan ini akan ikut membantu menghancurkan batuan-batuan itu. Batuan yang disemprot oleh Lumpur tadi akan lebih mudah lagi dihancurkan oleh mata bor, sehingga dengan demikian akan diperoleh laju pemboran yang lebih cepat.

Jenis Pahat
Ada tiga macam mata bor jika dilihat dari jenis batuan yang dibor, yaitu :
Mata bor untuk batuan lunak , bentuk gigi panjang dan langsing.
Mata bor untuk batuan sedang, bentuk gigi agak pendek dan tebal.
Mata bor untuk batuan keras, bentuk gigi pendek dan tebal.

Berdasarkan structure pemotong (cutter) dan bantalannya dapat diklasifikasikan sebagai berikut :
Wing Bit
Dipergunakan untuk dilapisan permukaan, umumnya dipakai pada lubang-lubang besar untuk stove pipe yang dalamnya berkisar atara 0 – 30m. Ukuran pahat tersebut biasanya 36 inchi.

Roller Cone
Pahat roller cone biasa dipakai untuk lapisan lunak sampai lapisan keras.

Diamond
Pahat Diamond merupakan sejenis bahan yang mempunyai kekerasan yang sama dengan intan (intan industri) dipakai apabila pahat biasa sudah tidak dapat menembus formasi, umumnya untuk lapisan-lapisan yang keras.

Dari ketiga macam jenis pahat tersebut yang terbanyak dipergunakan adalah jenis Roller Cone.

Pahat roller cone yang biasa dipakai di buat oleh beberapa pabrik yaitu ;
Hughes
Reed
Varel
Smith
Security

Roller Cone dibagi juga dengan klasifikasi dan kekerasan pahat itu sendiri yaitu dengan no. code misalnya untuk yang soft IADC code : 111, 114 ( International Assosiation Drilling Code ).Kekerasan pahat disesuaikan dengan formasi yang akan dilaluinya misalnya : soft to medium, medium to hard, untuk mempermudah mengenal apakah pahat itu untuk formasi lunak, sedang dank eras maka yang perlu diperhatikan adalah bentuk gigi pahat tersebut.

Pemilihan Pahat
Didalam pemilihan pahat adalah, Pahat yang dipergunakan untuk mengebor formasi tertentu, tergantung pada kekerasan batuan dari formasi tersebut. Pahat yang dipakai untuk mengebor batuan lunak tidak dapat berfungsi dengan baik bila dipakai untuk mengebor batuan sedang atau batuan keras.Pengetahuan tentang pemilihan pahat untuk mengoptimasikan pemboran tidak seluruhnya teoritas, tetapi dalam banyak hal pemilihan ini tergantung pada pengalaman-pengalaman yang didapat dalam pemboran didaerah yang sudah diketahui atau dikenal.
Hasil pemilihan pahat ini sangat penting karena menyangkut :
Biaya dari pahat.
Rig cost
Round trip / cabut masuk.
Dari ketiga biaya ini barulah dapat menghitung operation cost ( biaya operasi).

Dalam pemboran harus dicatat kemajuan pemboran serta memeriksa serbuk bor yang keluar untuk mengetahui kekerasan dari formasi yang akan ditembus. Semua data yang dicatat pada saat pemboran berlangsung sangat penting karena menyangkut waktu dan biaya, juga sebagai data bila dilakukan pemboran ulang ditempat yang sama. Pemilihan pahat yang tidak sesuai akan memakan waktu yang lama sehingga pahat harus dicabut dan diganti. Untuk daerah-daerah yang baru biasa disebut daerah Eksplorasi ketelitian pemilihan pahat sangat diperlukan dan perlu dilakukan study pemakaian pahat yaitu dengan meneliti kemungkinan bergantinya lapisan formasi dari laju pemboran maupun dari serbuk-serbuk bor (cutting) yang keluar terbawa Lumpur bor.
Dari hasil ini perlu melihat data-data dari pahat itu sendiri berupa beban yang diizinkan untuk pahat tersebut, kemudian berapa putaran pipa atau string yang diperbolehkan. Semua petunjuk mengenai pahat yang akan dipakai haruslah sesuai bila kita ingin mencapai laju pemboran yang kita inginkan.

Beban pada pahat

Beban yang diberikan terhadap pahat merupakan factor yang sangat penting, yaitu dimana saat pahat mulai bekerja ( bor ) maka beban pahat mulai dinaikan perlahan-lahan dengan melihat laju dengan bertambahnya beban yang diberikan pada pahat. Dari beban pahat kemudian perlu mengetahui kecepatan putar ( RPM ).

Kecepatan Putar
Laju pemboran akan meningkat dengan kenaikan kecepatan putar secara exponential.
Dari pemakaian pahat bor ( drilling bit ) yang perlu diperhatikan bahwa setiap barang mempunyai umur tertentu demikian juga pahat bor ( bit life ).

Keausan pada gigi pahat dan bantalan pahat.
Disamping umur dari pahat juga tertentu, maka keausan gigi dan bantalan pahat perlu diperhatikan. Contoh yang perlu diperhatikan pada saat operasi pemboran berlangsung, dengan menurunnya laju pemboran maupun sering adanya torque ( torsi ) pada saat mengebor.
Dalam pemakaian pahat untuk mengebor batuan maka gigi pahat dan bantalan akan menjadi aus, laju keausan dari gigi pahat dan bantalan tersebut tergantung kepada type batuan, beban pada pahat ( WOB ), kecepatan putar ( RPM ) dan sifat-sifat Lumpur pemboran.
Untuk mengoptimasikan pemboran maka pahat tersebut harus dicabut dan diganti sesuai dengan kekerasan dari lapisan yang akan ditembus. Melanjutkan pemboran dengan gigi-gigi pahat yang telah aus akan meninggikan biaya pemboran, disamping kemungkinan terlepasnya gigi pahat / cone sangat besar.
Hal ini sangat penting diperhatikan agar tidak terjadi pekerjaan tambahan diluar program kerja.

Contoh :
Bila pahat terlepas (cone) dan tertinggal didalam lubang bor maka untuk melanjutkan pemboran yang tertinggal didalam lubang harus diambil(dibersihkan) terlebih dahulu, bila tidak pemboran tidak dapat dilanjutkan karena akan menghambat laju pemboran dan kemungkinan-kemungkinan lain yang dapat meninggikan Cost akan terjadi. Untuk melanjutkan pemboran dengan benda-benda yang tertinggal di lubang bor mungkin dapat dihancurkan, tetapi memerlukan waktu yang lama bila dibandingkan dengan mengambil (fishing job)kemudian dilanjutkan bor.
Kemungkian lain adalah masih adanya kendala karena lubang tidak bersih dari hasil serbuk bor yang tidak hancur. Dari pekerjaan-pekerjaan tambahan ini, kita kehilangan waktu yang mengakibatkan naiknya biaya operasi.


Umur Pahat
Perlu diingatkan bahwa ketahanan suatu barang juga tidak terlepas dari umur barang itu sendiri, demikian juga dengan pahat bor (Drilling bit). Drilling bit pun kita kenal mempunyai umur pahat( bit life ) yaitu : jumlah jam pengoperasian pahat hingga ia tidak dapat melanjutkan pemboran dengan cost/foot yang rendah . Umur dari pahat tersebut tergantung dari beberapa faktor :
Beban pada pahat ( WOB )
Kecepatan putar ( RPM )
Karateristik dari batuan
Hydrolika
Optimum cost/foot

Dengan memakai WOB dan RPM yang lebih besar, pahat akan menjadi aus lebih cepat ; umurnya akan lebih pendek. Demikianpun dengan bit hydraulic yang tidak cukup akan mempertinggi laju keausan pahat , yang selanjutnya akan lebih memperpendek umur pahat.

Rumus yang dipakai untuk mengoptimasikan umur pahat dalam bentuk biaya per foot adalah :

C / F = ( Cb + Ct + Cd + Cc + Cr ) / bit footage

Dimana :
C / F = Cost per foot
Cb = Harga pahat
Ct = Biaya tripping
Cd = Down time cost
Cc = Connection Cost
Cr = Rotating Cost

Untuk menentukan kapan pahat akan diganti harus dipakai angka C/F yang terendah .

Salah satu penyebab dari laju pemboran disamping penentuan pahat yang sesuai juga tergantung dari nozzle yang kita pakai pada pahat.

Pemakaian nozzle

Dari pemakaian nozzle yang tepat ( dihitung ) dapat menaikkan laju pemboran sebesar 15 – 40 %, juga tidak terlepas dari bit hydraulic yang dihasilkan oleh lumpur melalui nozzle tersebut .
Dalam pelaksanaan pemboran sebelum pahat dimasukkan kedalam lubang bor, yang perlu diperhatikan adalah :
Catat ukuran pahat
No. Serie / IADC Code
Periksa kondisi pahat
Ukuran nozzle dan kelengkapannya
Penyambungan pada pipa bor harus memakai bit breaker dengan torque yang disarankan .


KERUSAKAN PAHAT

Bit life tidak selamanya menjadi patokan untuk tripping ( ganti pahat ) tetapi hanya sebagai Guide ( Penuntun ) dari pahat itu. Kapan kita harus mengganti pahat tidak perlu menunggu sampai habis umur pahat itu, tetapi tergantung dari kecepatan mengebor ( ROP ).Ini sangat perlu diperhatikan karena semuanya menyangkut biaya. Dalam pengalaman kadang - kadang pahat yang seharusnya bisa mengebor diatas 50 jam ( bit life ) ternyata baru 6 jam tidak ada kemajuan, ini harus segera diganti, kemudian perlu diteliti apa penyebabnya.
Penyebabnya yang sering terjadi adalah :
1. Rusaknya pahat ; terutama
a. Cone
b. Gigi
c. Bearing
2. Tidak cocoknya type pahat dengan formasi yang ditembus
3. Kejatuhan barang dalam lubang bor sehingga menghambat laju pemboran.

Dari kerusakan - kerusakan pada pahat bisa terjadi pada gigi pahat, cone & bearing.

Contoh kerusakan adalah :
Cone pecah, Gigi pahat pecah/patah, Balled Up, Cone Cracked (pecah),Cone Dragged (Salah satu cone atau lebih)tidak bisa berputar, Erosion, Lost Cone, Lost Nozzle, Lost Teeth, Wash Out Bit.

Ukuran - ukuran pahat yang biasa dipakai :
Pahat 36” untuk pipa selubung 30”
Pahat 26” untuk pipa selubung 20”
Pahat 17. 1/2" untuk pahat selubung 13. 3/8”
Pahat 12. 1/4” untuk pipa selubung 9. 5/8”
Pahat 8. 1/2” untuk selubung 7”
Pahat 6” untuk pipa selubung 4.1/2”

Source :http://migasnet01fatniasi710.blogspot.com/2009/05/pahat-pemboran-drilling-bit.html

Read More..

Cracking

Setelah melalui tahap destilasi, masing-masing fraksi yang dihasilkan dimurnikan (refinery), seperti terlihat dibawah ini:

Cracking adalah penguraian molekul-molekul senyawa hidrokarbon yang besar menjadi molekul-molekul senyawa hidrokarbon yang kecil. Contoh cracking ini adalah pengolahan minyak solar atau minyak tanah menjadi bensin.
Proses ini terutama ditujukan untuk memperbaiki kualitas dan perolehan fraksi gasolin (bensin). Kualitas gasolin sangat ditentukan oleh sifat anti knock (ketukan) yang dinyatakan dalam bilangan oktan. Bilangan oktan 100 diberikan pada isooktan (2,2,4-trimetil pentana) yang mempunyai sifat anti knocking yang istimewa, dan bilangan oktan 0 diberikan pada n-heptana yang mempunyai sifat anti knock yang buruk. Gasolin yang diuji akan dibandingkan dengan campuran isooktana dan n-heptana. Bilangan oktan dipengaruhi oleh beberapa struktur molekul hidrokarbon.

Terdapat 3 cara proses cracking, yaitu :

a. Cara panas (thermal cracking), yaitu dengan penggunaan suhu tinggi dan tekanan yang rendah.

Contoh reaksi-reaksi pada proses cracking adalah sebagai berikut :



b. Cara katalis (catalytic cracking), yaitu dengan penggunaan katalis. Katalis yang digunakan biasanya SiO2 atau Al2O3 bauksit. Reaksi dari perengkahan katalitik melalui mekanisme perengkahan ion karbonium. Mula-mula katalis karena bersifat asam menambahkna proton ke molekul olevin atau menarik ion hidrida dari alkana sehingga menyebabkan terbentuknya ion karbonium :

c. Hidrocracking

Hidrocracking merupakan kombinasi antara perengkahan dan hidrogenasi untuk menghasilkan senyawa yang jenuh. Reaksi tersebut dilakukan pada tekanan tinggi. Keuntungan lain dari Hidrocracking ini adalah bahwa belerang yang terkandung dalam minyak diubah menjadi hidrogen sulfida yang kemudian dipisahkan.

source: http://migasnet01fatniasi710.blogspot.com/2009/05/cracking.html

Read More..

Pentingnya Logging

Logging adalah teknik untuk mengambil data-data dari formasi dan lubang sumur dengan menggunakan instrumen khusus. Pekerjaan yang dapat dilakukan meliputi pengukuran data-data properti elektrikal (resistivitas dan konduktivitas pada berbagai frekuensi), data nuklir secara aktif dan pasif, ukuran lubang sumur, pengambilan sampel fluida formasi, pengukuran tekanan formasi, pengambilan material formasi (coring) dari dinding sumur, dsb.

logging tool

Logging tool (peralatan utama logging, berbentuk pipa pejal berisi alat pengirim dan sensor penerima sinyal) diturunkan ke dalam sumur melalui tali baja berisi kabel listrik ke kedalaman yang diinginkan. Biasanya pengukuran dilakukan pada saat logging tool ini ditarik ke atas. Logging tool akan mengirim sesuatu “sinyal” (gelombang suara, arus listrik, tegangan listrik, medan magnet, partikel nuklir, dsb.) ke dalam formasi lewat dinding sumur. Sinyal tersebut akan dipantulkan oleh berbagai macam material di dalam formasi dan juga material dinding sumur.



Pantulan sinyal kemudian ditangkap oleh sensor penerima di dalam logging tool lalu dikonversi menjadi data digital dan ditransmisikan lewat kabel logging ke unit di permukaan. Sinyal digital tersebut lalu diolah oleh seperangkat komputer menjadi berbagai macam grafik dan tabulasi data yang diprint pada continuos paper yang dinamakan log. Kemudian log tersebut akan diintepretasikan dan dievaluasi oleh geologis dan ahli geofisika. Hasilnya sangat penting untuk pengambilan keputusan baik pada saat pemboran ataupun untuk tahap produksi nanti.
Logging-While-Drilling (LWD) adalah pengerjaan logging yang dilakukan bersamaan pada saat membor. Alatnya dipasang di dekat mata bor. Data dikirimkan melalui pulsa tekanan lewat lumpur pemboran ke sensor di permukaan. Setelah diolah lewat serangkaian komputer, hasilnya juga berupa grafik log di atas kertas. LWD berguna untuk memberi informasi formasi (resistivitas, porositas, sonic dan gamma-ray) sedini mungkin pada saat pemboran.


Mud logging adalah pekerjaan mengumpulkan, menganalisis dan merekam semua informasi dari partikel solid, cairan dan gas yang terbawa ke permukaan oleh lumpur pada saat pemboran. Tujuan utamanya adalah untuk mengetahui berbagai parameter pemboran dan formasi sumur yang sedang dibor.

Source : http://www.migasnet01fatniasi710.blogspot.com/

Read More..

Metode Geolistrik

1. PENDAHULUAN

Metoda ini lebih efektif jika digunakan untuk eksplorasi yang sifatnya dangkal, jarang memberikan informasi lapisan di kedalaman lebih dari 1000 feet atau 1500 feet. Oleh karena itu metoda ini jarang digunakan untuk eksplorasi minyak tetapi lebih banyak digunakan dalam bidang engineering geology seperti penentuan kedalaman batuan dasar, pencarian reservoir air, juga digunakan dalam eksplorasi geothermal. Tetapi walaupun begitu pada akhir-akhir ini metoda ini digunakan dalam eksplorasi minyak bumi antara lain di Rusia, Canada dan Indonesia. Metoda geolistrik juga cocok digunakan monitoring gerakan air garam Fried (1975). White (1988) melakukan monitoring arah dan kecepatan aliran ground water dengan metoda resistivitas menggunakan konfigurasi Schlumberger dan Wenner. Berdasarkan identifikasi variasi risistivitas listriknya, maka metoda geolistrik tahanan jenis diperkirakan dapat dimanfaatkan untuk mendeteksi rembesan dan pencemaaran polutan yang disebabkan oleh kebocoran oli di bawah permukaan tanah.

Dalam prakteknya pengukuran geolistrik dilakukan dengan mengalirkan arus ke dalam tanah melalui 2 elektroda (C1 dan C2) dan respons-nya (beda potensial) diukur melalui 2 elektroda yg lain (P1 dan P2). Berdasarkan konfigurasi elektroda dan respons yg terukur maka sifat kelistrikan medium bawah-permukaan tersebut dapat diperkirakan.

Metoda tahanan jenis adalah salah satu metoda dari kelompok metoda geolistrik yang digunakan untuk mempelajari keadaan bawah permukaan dengan cara mempelajari sifat aliran listrik dalam batuan dibawah permukaan bumi. Yang dipelajari disini mencakup besaran medan potensial , medan elektromagnetik yang diakibatkan oleh aliran arus listrik secara alamiah (pasif) maupun secara buatan (aktif). Beberapa metoda yang termasuk didalam kelompok ini adalah :

• Tahanan jenis
• Tahanan jenis head on
• Potensial diri
• Polarisasi terimbas
• EM VLF
• Magnetoeluric
• Arus Telurik
• Elektromagnetik

Berdasarkan letak (konfigurasi) elektroda-elektroda potensial dan elektroda-elektroda arus, dikenal beberapa jenis konfigurasi untuk resistivitas tahanan jenis, antara lain :

1. Konfigurasi Schlumberger
2. Konfigurasi Wenner
3. Konfigurasi Dipole-dipole
4. Konfigurasi Pole-pole
5. Konfigurasi Mise ala mase

Source : http://www.migasnet01fatniasi710.blogspot.com/

Read More..

Decline Curve

1. UJI PRODUKSI

Uji produksi dilakukan untuk mengetahui kemampuan produksi dan karakteristik sumur, salah satunya dengan metode back pressure.

Back pressure merupakan salah satu metode uji produksi dengan memberi tekanan balik (back pressure) yang berbeda beda. Pelaksanaannya dari tes konvensional dimulai dengan menstabilkan tekanan reservoir dengan cara menutup sumur lalu tentukan harga Pr (tekanan reservoir). Selanjutnya sumur dibiarkan berproduksi dengan laju produksi yang diubah ubah minimal 3x. Pengubahan laju produksi dilakukan setelah tekanan stabil. Setiap pergantian laju produksi tidak didahului dengan penutupan sumur.
Persamaan dasar untuk menentukan kemampuan sumur yaitu dengan menggunakan persamaan Fetkovich yaitu :

M = C(Pr^2 – Pwf^2)^n

M : laju produksi, kg/s
Pr : tekanan reservoir rata rata, ksc
Pwf : tekanan aliran dasar sumur, ksc
C : konstanta dengan satuan yg bergantung pada q dan P
n : derajat pengaruh factor inersia turbulence aliran, 0.5 ≤ n ≤ 1,
Pada sumur panas bumi tekanan dasar sumur dapat diestimasi oleh ukuran tekanan kepala sumur yang stabil (Pwh) sehingga persamaan (1) dapat ditulis dengan :
M = C(Pr^2 – Pwh^2)^n (2)

Jika maka hubunganantara M dan pada kondisi aliran stabil berdasarkan persamaan persamaan (2) dalam menentukan kemampuan sumur adalah :

M = C (∆P^2)^n
Log M = Log C + n Log (∆P^2) (3)


2. DECLINE CURVE ANALYSIS

Decline Curve Analysis digunakan untuk estimasi perhitungan cadangan yang dapat diamati dari suatu lapangan yang mencerminkan tingkat keekonomian dari lapangan tersebut dan memprediksi kinerja produksi suatu lapangan berdasarkan data yang ada. Perhitungan decline curve didasarkan pada penurunan laju produksi di masa mendatang. Dengan menggunakan asumsi bahwa laju produksi secara kontinu mengikuti trend yang sudah ada, maka besarnya cadangan panas bumi akan dapat diperkirakan dari model trend yang telah dibuat..

Persamaan decline curve merupakan persamaan yang dikembangkan oleh Arps, (Ashtat, 2000) yaitu :

q(t) = qo / (1 + nDt)^-1/n (4)

q(t) = laju produksi panas bumi pada saat t
qo = laju produksi panas bumi awal, t = 0
n = konstanta Arps (dari laju produksi standard)
D = Decline rate awal

dimana n = 0 untuk fungsi eksponential dan n = 1 untuk fungsi harmonik.
Persamaan (4) digunakan dengan asumsi :
1. sumur diproduksi pada kondisi tekanan bawah sumur konstan
2. tidak ada perubahan area pengurasan
3. permeabilitas dan skin factor konstan
Pandang persamaan (4) , jika n = 0 pada kondisi apapun, maka :

q(t) = qo e^Dt (5)

Ln q(t) = ln (qo) - Dt (6)

Korelasikan hasil persamaan (6) terhadap waktu (t) kemudian diplot sehingga diperoleh ln (qo) = titik potong grafik dengan waktu dan D = -(kemiringan grafik dengan ln (mass flow normalisasi)).

Prosedur kerja pengolahan data

Ambil C dan n dari hasil perhitungan n uji produksi; dan data laju alir massa (M) dan tekanan alir kepala sumur P¬wh yang diperoleh setiap hari. Akan dihitung tekanan dalam reservoir (Pr) dengan menggunakan persamaan :

Pr = √(M/C)^1/n + Pwh^2 (7)

Hitung laju alir normalisasi setiap harinya denganmenggunakan tekanan aliran dasar sumur pada kondisi stabil, Pwh = 15, sehingga :


q(t) = C [Pr^2 – 15^2]^n (8)

Persamaan di atas dapat dilinierkan kemudian hasilnya yaitu ln(M) korelasikan dengan waktu sehingga didapat ln(M) = titik potong grafik dengan waktu, dimana

M = exp ln(M) (9)

Langkah perhitungan :
Diketahui n, C, Pwh initial dari hasil pengukuran. Akan dihitung D dan qo

1. Hitung Pr dengan menggunakan persamaan Pr = √(M/C)^1/n + Pwh^2 dengan M diperoleh dari data mass flow setiap harinya.
2. Hitung Mnorm, Mnorm = C (Pr^2 – 15^2)^n untuk setiap t
3. Hitung ln Mnorm, korelasikan dengan t sehingga diperoleh bentuk persamaan :

y = αt + ᵦ

y = ln q(t) ; α = D ; ᵦ= ln qo

Source : http://www.migasnet01fatniasi710.blogspot.com/

Read More..

Aceh Memiliki Cadangan Terbesat di Dunia

Bahkan ini diperkira-kan yang terbesar di dunia, yakni 320,79 miliar barel.
Meski volume tersebut, me-nurut Kepala BPPT Said Jenie, baru mempresentasi-kan ruang dalam batuan (tanki) yang belum tentu selu-ruhnya diisi oleh hidrokarbon, namun melihat berbagai in-dikasi yang berasosiasi de-ngan hadirnya migas, ia me-ngaku cukup optimistis.

“Memang penelitian masih perlu ditindaklanjuti. Tapi, jika memang terbukti benar, kita bisa bayangkan peneri-maan negara yang tak terkira jumlahnya dari penemuan ini,” ujarnya di Jakarta, Senin (11/02).
Ia menjelaskan, temuan yang didapati di daerah cekungan busur muka setelah melakukan survei seismik di perairan barat Aceh dalam kedalaman 500-800 meter dari dasar laut yang mem-punyai kedalaman 1.100 meter, mendapati perkiraan volume cadangan antara 17,1-10 miliar kubik. “Bila diketahui 1 meter kubik cadangan 6,29 barel, volume total minimumnya adalah 107,5 miliar barel dan volume maksimum 320,79 miliar barel,” jelasnya.
Menurut Direktur Pusat Teknologi Inventarisasi BPPT Yusuf Surahman, penemuan cadangan migas tersebut ditemukan pada porositas 30 persen. Porositas adalah po-tensi batuan mengikat mi-nyak. Biasanya, kata dia, dari potensi cadangan tersebut, kandungan minyaknya hanya 15 persen. “Dengan demikian, cadangan minyaknya diperki-rakan bisa sampai 53 miliar barel,” ungkapnya.
Said menambahkan, pene-muan ini sudah dilaporkan kepada presiden untuk ditin-daklanjuti. Sejauh ini, kata dia, sudah ada penawaran untuk melakukan studi lan-jutan dari PT Pertamina (per-sero). “Namun, hingga saat ini belum ada tanggapan dari Dirjen Migas Departemen ESDM,” kata Said. Pengamat perminyakan dari Exploration Think Thank Indonesia, An-dang Bachtiar menyatakan, setidaknya memerlukan wak-tu tiga tahun untuk membuk-tikan cadangan minyak ini. “Untuk biaya seismik ini saya perkirakan bisa US$5 juta-10 juta,” ujarnya.
Apabila, cadangan minyak di Aceh Barat ini memang ter-bukti, maka dapat dikatakan cadangan ini yang terbesar di dunia. Sebagai perbandingan, jumlah cadangan terbukti un-tuk Arab Saudi sebesar 264,21 miliar barel dan jum-lah cadangan untuk lapangan Banyu Urip, Cepu adalah se-kitar 450 juta barel. Lapangan migas dapat dikategorikan sebagai lapangan raksasa apabila volume cadangan terhitung mencapai 500 juta barel.

Source : http://id.shvoong.com/exact-sciences/1895691-aceh-memiliki-cadangan-minyak-terbesar

Read More..

Cadangan Minyak RI

Berita di detik.com ini cukuplah mengganggu pandangan mata saya ketika melihat kumpulan headline beritanya.
Amat merisaukan ketika mengetahui bahwa cadangan minyak di negara kita ini hanya tinggal untuk 16 tahun saja.. dengan cadangan minyak yang sudah terbukti sebesar 4,5 miliar barrel, dan cadangan potensial sebesar 4,5 miliar barrel.

Ditengah kenaikan harga minyak mentah dunia ini – yang mencapai sekitar US$70 per Barrel – tentunya sudah saatnya kita beralih ke sumber energi baru. Meski diperkirakan harga minyak mentah dunia akan mengalami penurunan pada tahun 2006 sekitar US$5 per Barrelnya, dan US$ 50 pada tahun berikutnya – hal ini tentu akan memicu keinginan masyarakat untuk mengkonsumsi bahan bakar minyak secara berlebihan.

Bulan depan ini (oktober 05) Pemerintah Republik Indonesia berencana untuk menaikkan harga Bahan Bakar Minyak (BBM) – tentunya hal ini akan memicu kenaikan harga barang lainnya – terutama bahan-bahan pokok.

Saya sebetulnya amat setuju dengan hal ini, tetapi menurut hasil “Quesioner dadakan” yang sering saya lontarkan kepada rekan-rekan saya yang memiliki kegemaran “mengukur jalan” alias jalan-jalan keliling kota – mereka bilang bahwa hal itu merupakan kebutuhan, dan jika dikurangi intensitasnya merupakan hal yang amat tidak mungkin.

Beberapa orang berpendapat bahwa jika BBM naik, maka harga barang akan naik dan mereka mengalami kesulitan dalam bidang finansial. Hal ini sebetulnya bisa dibilang BENAR dan bisa dibilang TIDAK BENAR. Mengapa ? Karena bagi kalangan pekerja – alias orang yang mendapatkan gaji tetap setiap bulannya, mereka tentunya akan mengalami kenaikan gaji yang sebanding dengan pengeluarannya juga, tetapi hal ini tentunya tidak berlaku bagi kalangan profesional seperti dokter dan pedagang, belum tentu mereka mendapatkan gaji – bisa juga malah harus menggaji orang yang bekerja dibawahnya, dengan harga yang lebih tinggi.

Source : http://www.rendymaulana.com/archives/2005/09/07/cadangan-minyak-ri-tinggal-untuk-16-tahun

Read More..

Horizontal Drilling

Horizontal oil and gas drilling has become one of the most valuable technologies ever introduced in the business. It is an enhanced oil recovery (EOR) or gas recovery method that is becoming more and more popular as the price per barrel of oil gets higher.
Unlike a directional well that is drilled to position a reservoir entry point, a horizontal well is commonly defined as any well in which the lower part of the well bore parallels the oil zone. The angle of inclination used to drill the well does not have to reach 90° for the well to be considered a horizontal well. Applications for horizontal wells include the exploitation of thin oil-rim reservoirs, avoidance of drawdown-related problems such as water/gas coning, and extension of wells by means of multiple drain holes.

Source : http://pman-3rut.blogspot.com/

Read More..

History of Chevron

Chevron Pacific Indonesia (CPI) adalah anak perusahaan dari Chevron yang bertugas mengeksplorasi minyak yang ada di Riau. Sebelum diambil alih oleh Chevron, perusahaan ini bernama Caltex Pacific Indonesia. Para karyawan CPI ditempatkan di 4 kota di Riau yaitu Dumai, Duri, Minas dan Rumbai. CPI juga merupakan perusahaan minyak kontraktor terbesar di Indonesia, dengan produksi sudah mencapai 2 miliar barrel.

[sunting]
Sejarah

CPI pertama kali didirikan di Indonesia pada awal tahun 1924. Standard Oil Company of California (Socal) dan Texas Oil Company (Texaco) membentuk sebuah perusahaan patungan di daerah Sumatera, bernama N.V. Nederlandsche Pacific Petroleum Maatschappij atau NPPM. Perusahaan ini menemukan sebuah sumur minyak non-produktif yang akhirnya ditutup. Pada tahun 1944, ahli geologi NPPM, Richard H. Hopper dan Toru Oki bersama timnya menemukan sumur minyak terbesar di Asia Tenggara, Minas. Sumur ini awalnya bernama Minas No. 1. Minas terkenal dengan jenis minyak Sumatera Light Crude (SLC) yang baik dan memiliki kadar belerang rendah.

Pada masa awal 1950-an, NPPM berubah nama menjadi Caltex Pacific Oil Company (CPOC), dan mulai melakukan ekspor minyak dari Minas, melalui Perawang. Sumur minyak barupun ditemukan di Duri, Bengkalis, dan Petapahan. Nama Caltexpun berubah kembali di awal 1960-an menjadi Caltex Pacific Company (CPC).

Seiring semakin banyaknya sumur minyak yang ditemukan di daerah operasi Caltex, peta daerahpun dibuat. Peta daerah operasi ini biasa disebut Kangaroo Block, karena bentuknya yang seperti kangguru. Di luar Kangaroo Block, Caltex (yang pada dekade 1970-an mengubah kembali namanya menjadi PT Caltex Pacific Indonsia) pada saat itu juga mengopeasikan daerah Coastal Plains Pekanbaru Block (CPP Block) dan Mount Front Kuantan Block (MFK Block).

Pada 1980, CPI merasa memerlukan suatu terobosan untuk meningkatkan produksi minyak di ladang minyak Duri. Pada tahun ini dibangunlah proyek Sistem Injeksi Uap terbesar di dunia, yaitu Duri Steam Flood, yang diresmikan Presiden Soeharto pada pertengahan 1980an.

Pada tahun 2005, Caltex, sebagai anak perusahaan Chevron dan Texaco Inc. diakuisisi oleh Chevron bersama dengan Texaco dan Unocal. Maka, resmi nama PT Caltex Pacific Indonesia berubah menjadi PT Chevron Pacific Indonesia.

Source : http://pman-3rut.blogspot.com

Read More..

SDM Perminyakan

SDM PERMINYAKAN MENYONGSONG 2010

Oleh : Greg. S Utomo

Kita ketahui saat ini angka produksi minyak nasional sedang menurun. Faktor yang menentukan besarnya angka produksi minyak terdiri dari jumlah cadangan yang ditemukan, kemampuan kita secara finansial untuk mengembangkan lapangan minyak, ketersediaan teknologi yang diperlukan untuk mengembangkan lapangan itu, dan yang paling penting adalah sumber daya manusia (SDM) yang akan mengembangkan dan mengelola lapangan minyak itu.

Dulu kita melihat perusahaan minyak yang beroperasi di Indonesia sebagai raksasa-raksasa, baik Pertamina maupun perusahaan minyak asing. Kecederungan setelah tahun 2000, perusahaan kecil mulai banyak tumbuh. Beberapa di antaranya semakin besar dan bahkan tumbuh menjadi raksasa baru.

Kenyataan bahwa harga minyak dua tahun terakhir ini meningkat tajam menyebabkan semangat perusahaan baru untuk bangkit berkiprah semakin menggebu.

Industri Migas dan Pendidikan Bidang Perminyakan

Kegiatan industri perminyakan dimulai dari kegiatan eksplorasi, diikuti pemboran dan komplesi, konstruksi fasilitas produksi, tahap produksi, dan penyaluran minyak ke titik jual.

Dunia industri minyak digerakkan oleh pekerja yang terdiri dari bagian penunjang dan bagian inti. Bagian inti ini terbagi atas tiga kelompok: tingkat pelaksana yaitu operator dan teknisi; tingkat tenaga ahli; dan tingkat manajemen.

Selama ini SDM tingkat pelaksana banyak dikembangkan sendiri oleh masing-masing perusahaan. Pelatihan yang ditempuh biasanya berupa mentoring oleh pekerja yang lebih senior. Tingkat tenaga ahli yang biasanya didapat dari lembaga pendidikan formal, terutama dari perguruan tinggi, biasanya masih harus mendapatkan mentoring juga dari yang lebih senior. Lembaga pendidikan khusus tertentu seperti STEM Akamigas misalnya dapat menelorkan, baik tingkat teknisi maupun tenaga ahli melalui jenjang tertentu. Sedangkan tingkat manajemen berasal dari jenjang karir yang ditempuh, kebanyakan berasal dari tingkat tenaga ahli.

Tenaga ahli yang dimaksud adalah tenaga ahli kebumian (earth scientist), teknik perminyakan (petroleum engineer), teknik peralatan dan konstruksi (facility engineer). Di samping itu masih ada tenaga ahli di bidang K3L, dan lain-lain.

Perguruan tinggi di bidang perminyakan saat ini adalah ITB di Bandung, Trisakti dan UI di Jakarta, UIR di Pekanbaru, UPN Veteran dan Universitas Proklamasi di Yogyakarta.

Perguruan tinggi yang mapan di bidang perminyakan membekali lulusannya dengan ilmu-ilmu perminyakan. Namun dunia kerja membutuhkan bukan ilmu pengetahuan semata, melainkan juga soft skill dan pengalaman yang belum tercukupi di perguruan tinggi. Hal ini menyebabkan perusahaan-perusahaan harus melatih lagi para tenaga baru tersebut untuk siap bekerja.

Di antara perguruan tinggi di atas masih ada ketidakseragaman kurikulum, kompetensi tenaga pendidik, dan kondisi peralatan dan fasilitas pendidikan. Masih tampak kekurangan peralatan, atau peralatan yang ada tidak sesuai lagi dengan keadaan industri dewasa ini. Semua ini mempengaruhi kompetensi lulusan yang tidak seragam pula.
Kenyataan ini menyebabkan perusahaan harus melatih lagi tenaga-tenaga baru tersebut untuk siap bekerja.

Pada perusahaan besar penyiapan SDM dilakukan terstruktur. Setiap pegawai baru mendapat bimbingan dari seniornya. Perusahaan menyiapkan kurikulum pelatihan yang berkesinambungan. Karir pegawai disesuaikan pula dengan perkembangan perusahaan. Singkat kata, proses regenerasi telah direncanakan dan pada umumnya berjalan hampir sesuai rencana. Jika ada pegawai yang mengundurkan diri sebelum masa pensiun, proses regenerasi tetap berjalan.

Kebutuhan Tenaga Kerja

Akhir-akhir ini, setelah harga minyak terus menerus bertengger di atas angka 50 dolar AS per barrel, timbul suatu pemanasan di bidang industri perminyakan. Kebutuhan tenaga perminyakan menjadi sangat meningkat.

Di pihak lain, pendidikan bidang perminyakan tidak atau belum dapat meyesuaikan dengan kebutuhan jumlah maupun spesifikasi tenaga ahli perminyakan baru. Hal ini ditambah lagi oleh kenyataan dewasa ini minat terhadap pendidikan jurusan perminyakan mulai dikalahkan oleh minat terhadap bidang teknologi informasi.

Dari dua fakta di atas, maka terjadilah perubahan neraca antara kebutuhan dan ketersediaan tenaga ahli perminyakan. Hal ini berlaku, baik pada tingkat sarjana maupun pada tingkat teknisi dan operator lapangan.

Perusahaan-perusahaan baru umumnya mendapatkan karyawannya dari pensiunan perusahaan besar yang notabene sudah sangat berpengalaman, dan juga membajak pekerja yang sedang berkarir di perusahaan besar atau kecil lain.

Banyak perusahaan baru mendapat pekerja dari perusahaan besar yang sudah mapan. Selagi yang keluar itu masih dapat dihitung dengan jari tangan, perusahaan yang kehilangan karyawan tidak terganggu. Kenyataannya, akhir-akhir ini jumlah perpindahan semakin deras. Bahkan yang menyerap SDM ini bukan saja perusahaan-perusahaan kecil di dalam negeri. Perusahaan multi nasional di negeri tetangga maupun negeri yang jauh telah menyedot banyak tenaga perminyakan Indonesia.

Perusahaan-perusahaan besar sesungguhnya telah mengalami penurunan mutu pekerja. Hal ini disebabkan oleh kekosongan yang terpaksa diisi dengan pegawai dari bidang-bidang penunjang seperti dari bagian transportasi atau bagian keamanan yang dipindahkan menjadi operator produksi. Walaupun telah mendapat pendidikan mendadak, namun kinerjanya belum dapat menyamai atau mendekati kinerja mereka yang berpengalaman di bidang produksi dan pemeliharaan fasilitas produksi. Singkat kata, saat ini banyak pekerja yang dilatih kecara karbitan untuk siap menjalankan pekerjaannya di bidang inti perminyakan.

Perusahaan yang mempekerjakan para pensiunan dalam beberapa tahun mendatang harus menyiapkan pengganti pekerja tersebut karena umur mereka yang semakin tua. Pada saat yang sama pengganti yang diharapkan sudah keluar dan tersebar di tempat-tempat lain di seantero dunia. Dengan demikian maka terjadilah kekurangan SDM, baik dalam jumlah maupun kualitas. Hal ini pada gilirannya akan sangat mempengaruhi kinerja industri perminyakan Indonesia.

Masih ada kenyataan bahwa pekerja di bidang penunjang belum memahami apa yang dikerjakan oleh pekerja di bidang inti. Hal ini akan merepotkan pekerja penunjang itu sendiri karena mereka harus banyak bertanya kepada pekerja bidang inti yang memerlukan bantuan mereka. Seringkali untuk bertemu orang lapangan agak sulit juga karena jauhnya lokasi kerja lapangan. Idealnya orang-orang yang bekerja di bidang penunjang pun pernah berpengalaman di bidang inti.

Yang Dapat Dilakukan

Menghadapi fenomena ini hal yang sudah dilakukan adalah adanya badan-badan pelatihan yang formatnya adalah di kelas. Program ini dapat meningkatkan mutu kinerja golongan pekerja di kantor dan teknisi tingkat atas. Sementara itu pekerja baru yang langsung mengoperasikan peralatan produksi masih memerlukan sarana pelatihan yang lebih sesuai dan memadai. Paling tidak, memiliki sarana praktek.

Pada tahun 1950-an di Sumatera Selatan ada pusat pendidikan perminyakan yang bernama PAM (Pendidikan Ahli Minyak). Pada kurun waktu 1960 hingga 1970an Pertamina dan pemerintah mempunyai pusat pendidikan bernama Akamigas. Bahkan Pertamina pernah mendirikan PKL (Pendidikan Kejuruan Lapangan) di Bajubang, Jambi pada 1970an. Lulusan lembaga semacam ini langsung dapat bekerja di lapangan. Mereka berlatih, baik teori maupun praktek, langsung di lapangan.

Untuk mengimbangi situasi yang ada, maka diperlukan langkah-langkah sebagai berikut:
1. Menghidupkan kembali sarana pelatihan siap-pakai untuk mencukupi kebutuhan pekerja pada beberapa tahun mendatang, terutama dalam mencapai produksi 1.3 juta BOPD di tahun 2010. Banyak pensiunan - yang masih bugar namun mungkin sudah kurang sesuai untuk bekerja di lapangan, yang mampu dan berminat mengajar. Di antara mereka dapat dipilih yang baik kemampuan mengajarnya sebagai langkah konkrit mengalihkan keterampilan dan pengetahuan.

Sebagai contoh, mungkin sarana pelatihan Kesehatan, Keselamatan Kerja dan Lingkungan (K3L) milik Pertamina di Sei Gerong dapat digiatkan kembali.
2. Memperkuat interaksi dan saling mengerti antara fungsi-fungsi di dalam perusahaan. Misalnya personil bidang hukum mengerti apa yang dikerjakan oleh bagian pemboran, bagian pengadaan memahami apa yang dilakukan orang di lapangan operasi produksi, bagian keuangan mengetahuui persis apa yang dilakukan oleh bagian seismik dan sebagainya. Metode semacam ini tidak hanya bisa dilakukan di perusahaan besar, tetapi juga di perusahaan-perusahaan berukuran kecil.
3. Membuka kesempatan magang di perusahaan yang mapan. Untuk tingkat mahasiswa hal ini sudah dilakukan. Dengan penyaringan yang cermat, mungkin bisa juga dilakukan untuk persiapan teknisi dan operator lapangan dari tingkat SMA.
4. Meningkatkan kemampuan karyawan dalam berkomunikasi seperti menyampaikan presentasi atau berbahasa Inggris. Hal ini dapat dilakukan dengan membentuk kelompok-kelompok diskusi di perusahaan. Contohnya Toast Master Club.
5. Meningkatkan ketertarikan para calon pekerja untuk bekerja di bidang perminyakan nasional (dalam negeri). Salah satu yang cukup besar pengaruhnya adalah sistem remunerasi dan rasa kebanggaan untuk berada di lingkungan perminyakan Indonesia. Perlu dikaji lagi perbandingan sistem remunerasi di bidang Migas dibanding non-Migas, dan bahkan perlu dibandingkan dengan tawaran dari luar negeri.

G.S Utomo adalah anggota pengurus IATMI
Source : http://pman-3rut.blogspot.com

Read More..

Sejarah Perminyakan di Indonesia - Bagian I

Ditulis oleh EG Giwangkara S di/pada Minggu, Maret 18 2007


Sejarah industri minyak modern tidak bisa lepas dari nama Edwin Laurentine Drake (1819-1880) yang dikenal juga sebagai Colonel Drake. mBah Drake ini didaulat juga sebagai “Bapak” industri perminyakan modern, karena pada tanggal 27 Agustus 1859 untuk pertama kalinya melakukan pengeboran minyak secara komersil di Titusville, Pennsylvania, Amrik sana. Pada hari itu mata bor mBah Drake menyentuh lapisan minyak pada kedalaman 60,5 kaki (± 21 meter). Meskipun jika kita merujuk pada bukunya Ida Tarbell pada tahun 1904 dalam bukunya “The History of Standard Oil” menyebutkan bahwa sumur minyak yang dibuatnya bukan merupakan idenya mBah Drake, tapi ide dari pekerjanya yaitu George Bissell.


Jauh sebelum mBah Drake memulai manték bumi untuk ngebor minyak, minyak bumi sudah diketahui dan digunakan sebagai alat perang pasukan Alexander Yang Agung (356 SM - 323 SM) untuk digunakan pada anak panah berapi dan katapel besar yang menggunakan bola peluru berapi. Di Indonesia sendiri konon minyak telah digunakan juga sebagai alat perang oleh armada kapal pasukan Kerajaan Sriwijaya, meskipun saya sendiri belum pernah melihat atau membaca data otentik tersebut.

Awal Kegiatan Perminyakan di Indonesia

Sejarah industri perminyakan modern di Indonesia sendiri diawali pada tahun 1870 oleh P. Vandijk, seorang engineer Belanda di daerah Purwodadi - Jawa Tengah, tepatnya di desa Ngamba, melalui pengamatan rembesan-rembesan minyak di permukaan tanah. Di desa Ngamba tersebut mBah Vandijk mendapatkan rembesan air asin yang mengandung minyak. Tapi karena terjadi gempa di Yogyakarta pada tahun 1867 hampir semua rembesan tersebut tertutup dan tidak mengeluarkan rembesan minyak lagi. Yang tertinggal hanya air asin yang berbau minyak.

Pada bulan November 1895 perusahaan Mac Neill & Co. di Semarang mendapat konsesi di daerah tersebut selama 15 tahun. Kemudian pada bulan April 1896 dirubah menjadi 75 tahun, dan daerahnya meliputi Klantung Sejomerto.

Beberapa orang Cina yang memiliki tanah di daerah tersebut ikut mengajukan konsesi dan dikabulkan dengan Surat Keputusan Gubernur Jendral Hidia Belanda No. 11 tanggal 11 Juli 1894. Tapi karena ga mampu ngelola akhirnya haknya dipindahkan kepada Perseroan Terbatas yang bernama Java Petroleum Maatschappij yang ngantor di Amsterdam.

Source : http://pman-3rut.blogspot.com

Read More..

Pengetahuan Dasar Operasi Hulu Migas dan Aspek K3PL

1.INTRODUKSI
Minyak dan gas bumi (Migas) atau disebut juga hidrokarbon dapat berupa :

- Cairan misalnya, crude oil, solar, bensin dsb.
- Gas misalnya , gas alam
- Padatan misalnya asphal

1.1. Keunggulan Migas
1. Mempunyai nilai kalor tinggi
2. Dapat menghasilkan berbagai macam bahan bakar , misalnya:bensin,solar,kerosin, aftur, afgas, bbg, dsb.
3. Dapat menghasilkan berbagai macam minyak pelumas.
4. Sebagai bahan baku industri petrokimia.
5. Yang bersifat padat (aspal) dapat untuk pengerasan jalan.

1.2. Kegiatan Operasi Hulu.
- Eksplorasi
- Pengeboran
- Eksploitasi / Produksi.

2. EKSPLORASI MIGAS
Eksplorasi migas adalah kegiatan untuk mendapatkan perangkap migas atau cadangan baru minyak dan gas bumi.
Pekerjaan eksplorasi melalui beberapa tahap;
1. Pendahuluan.
2. Pemetaan geologi (surface mapping).
3. Pemetaan bawah permukaan (sub surface mapping).
4. Pengeboran.

2.1 Tahap Pendahuluan.
a. Pemotretan dari udara
Dari hasil pemotretan dapat diperoleh data,
~ interpretasi geologi
~ bentuk batuan permukaan
~ macam batuan.
b. Topografi
Untuk mendapatkan penjelasan keadaan permukaan tanah.
(Peta topografi)

Aspek K3PL :
1). Personal preventive equipment (PPE)
2). Perintisan jalan.
3). Penebangan semak
4). Gangguan binatang buas, nyamuk, lintah
5). Keadaan alam.

2.2 Pemetaan Geologi (Surface Mapping).
Pemetaan geologi (surface mapping) adalah memetakan bagian-bagian yang tersingkap di permukaan bumi, dan menentukan keadaan struktur dari lapisan. Petugas harus menyusuri tebing, sungai , hutan, rawa dan sebagainya.

Aspek K3PL
1). Personal Preventive Equipment (PPE).
2). Binatang buas.
3). Gigitan binatang kecil.
4). Keadaan alam.

2.3 Pemetaan Bawah Permukaan (Subsurface Mapping).
Pemetaan bawah permukaan , adalah membuat peta geologi dengan metode geofisik ( misalnya ;gravimetris, dan seismik).
1). Gravimetris.
Penyelidikan dengan metode gravimetris ini berdasarkan variasi dari gaya gravitasi batuan , yaitu makin kedalam (dekat pusat bumi) massa suatu batuan akan bertambah besar.Dengan mengetahui variasi gravitasi diatas permukaan maka dapat diperkirakan struktur batuan dibawah permukaan bumi.
2). Seismik.
Pemetaan ini berdasarkan gelombang getaran, yakni pengukuran getaran gempa bumi buatan yang bersumber dari bahan peledak atau detonator.
Getaran ditangkap oleh geophone dan direkam oleh alat perekam (recorder).

Aspek K3PL :
v Handling detonator (handak)
v Efek getaran
v PPE

2.4 Pengeboran Eksplorasi.
1). Pengeboran stratigrafi.
Bertujuan untuk menentukan stratigrafi lapisan. Coring
dilakuakan terus menerus.
2). Pengeboran struktur.
Pengeboran struktur in bertujuan untuk menentukan batas batas
lapisan dengan pasti.
3). Pengeboran wildcat
Pengeboran ini bertujuan mencari minyak.
4). Pengeboran semi eksplorasi.
Bertujuan untuk menyelidiki lapisan minyak.
5). Pengeboran untuk mengetahui cadangan minyak.
Untuk mengetahui cadangan atau sisa cadangan hidrokarbon.

Aspek K3PL adalah semburan liar (blowout) dan hal ini akan dibicarakan
pada Bab. Pengeboran.

3. PENGEBORAN (DRILLING).
Pegeboran adalah membuat lubang sumur dengan tujuan untuk eksplorasi, eksploitasi /produksi atau pengembangan.
Metode pengeboran yang populer dengan menggunakan sistem bor putar (rotary drilling) , dimana rangkaian pipa bor (drilling string) mulai dari bawah terdiri : pahat (bit), pipa pemberat (drill collar), pipa bor (drill pipe), dan kelly.

3.1 Sistem Sirkulasi .
Lumpur bor yang salah satu fungsinya mengangkat serbuk bor (cutting) dari dasar sumur kepermukaanselalu dilakukan sirkulasi dengan menggunakan pompa lumpur.Kalau tidak serbuk bor akan menumpuk didasar lubang dan dapat menyebabkan rangkaian pipa bor terjepit.
Fungsi lumpur bor.
1. Mengangkat serbuk bor dari dasar lubang ke permukaan.
2. Menahan/melawan tekanan formasi.
3. Mendinginkan/melumasi pahat.
4. Mengurangi berat string.
5. Menahan serbuk bor sewaktu menyambung pipa bor.
6. Membentuk mud cake.
7. Sebagai tenaga penggerak pada turbo atau dyna drill.
Mud additives.
Adalah bahan-bahan yang ditambahkan kedalam lumpur bor , untuk mendapatkan sifat-sifat lumpur yang dikehendaki. Misalnya; mengatur SG, mengatur viscositas, mengurangi/mencegah hilang lumpur dsb.
Dengan demikian lumpur pemboran mengandung bahan kimia.

3.2 Pipa Selubung (Casing) dan Penyemenan.
Setelah kedalam lubang bor mencapai kedalaman tertentu, maka lubang sumur dipasang pipa selubung (casing) dan disemen.
Fungsi pipa selubung dan semen.
1. Memperkuat dinding lubang.
2. Mencegah kontaminasi terhadap air tawar.
3. Mengisolir lapisan produktif dengan lapisan lain.
4. Mencegah semburan liar dari lapisan lain melalui anulus.
5. Semen mencegah tekanan dari luar terhadap casing dan mencegah korosi.

3.3 Sistem Peralatan Angkat (Hoisting System)
Sistem peralatan angkat (hoisting system) adalah peralatan yang digunakan untuk mengangkat dan menurunkan rangkaian pipa bor .
Sistem alat angkat terdiri ; menara, draw work dan mesin penggerak, wire rope, crown block, dan traveling block. ( Gbr. 3.3 ).

3.4 Logging dan Perforasi.
Logging adalah satu pekerjaan dengan menggunakan alat log untuk mengetahui jenis dan sifat batuan serta kedalamannya. Dengan demikian dapat menentukan letak kedalaman lapisan yang mengandung minyak dengan tepat.
Perforasi adalah pekerjaan pelubangan casing agar minyak dan gas dapat mengalir dari formasi batuan ke lubang sumur.

Aspek K3PL
1. Gunakan PPE.
2. Semburan liar (blowout)
a. Tanda-tanda kick.
b. Pencegahan semburan liar.
c. Teknik pencegahan.
d. Peralatan semburan liar (blowout preventer).
3. Bahan peledak perforator
4. Dampak lingkungan bila terjadi blow out.
a. Korban jiwa/cacat
b. Kerusakan peralatan.
c. Rugi waktu
d. Terbakarnya hidrokarbon.
e. Rusaknya lingkungan akibat kebakaran.
f. Kemungkinan adanya gas beracun
g. Dsb.
5. Prosedur kerja yang salah.
6. Pengelolaan lumpur bor , limbah lumpur dan serbuk bor ( Per. Men. ESDM No.045 Th.2006)

4. TEKNIK PRODUKSI.
Cara untuk mengangkat minyak dari dasar sumur ke permukaanada beberapa metode sebagai berikut:
1. Sembur Alam (Natural flow).
2. Pengangkatan buatan (Artificial Lift)

4.1 Sembur Alam (Natural Flow).
Sumur dengan metode sembur alam ini minyak menyembur dengan sendirinya disebabkan tekanan reservoir masih cukup tinggi .
Sedangkan tekanan sebagai tenaga dorong pada reservoir berasal dari : air, gas, tekanan batuan,maupun gas yang larut dalam minyak.

4.2 Pengangkatan Buatan.
Sumur dengan metode pengangkatan buatan ini (artificial lift method) minyak dapat mengalir ke permukaan karena ada tenaga tambahan dari luar untuk mengangkatnya.
Sumur dengan metode pengangkatan buatan contohnya;
a. Sumur sembur buatan (Gas lift)
b. Pompa angguk (Sucker rod pump).
c. Pompa sentrifugal (Electrical submersible pump).

4.2.1 Sumur Sembur Buatan (Gas Lift).
Sumur dengan metode sembur buatan (gas lift) ini , untuk mengangkat minyak dari dasar sumur ke permukaan dengan bantuan gas injeksi. Gas diinjeksikan dari permukaan melalui anulus , kemudian masuk ke tubing melalui katup yang dipasang pada tubing. Gas kemudian bercampur dengan minyak sehingga SG nya menjadi kecil (ringan) dan minyak dapat menyembur ke permukaan.

4.2.2 Pompa Angguk (Sucker rod pump).
Sumur dengan pompa angguk ini untuk mengangkat minyak dari dasar sumur ke permukaan dengan memasang pompa plunger yang dipasang di dalam sumur. Plunger dihubungkan dengan batang isap (sucker rod) ke permukaan yang digerakkan oleh pumping unit yang menggunakan tenaga penggerak dari motor .
Peralatan dibawah permukaan (subsurface equipment) terdiri;
Ø Pompa
Ø Sucker rod string
Ø Pipa Tubing
Peralatan diatas permukaan atau Pumping unit terdiri ;
Ø Motor penggerak (prime mover)
Ø Gear reducer , untuk menurunkan putaran tinggi ke putaran rendah sesuai spm (stroke per menit) pompa.
Ø Beam pumping , sebagai pengubah gerakan putar menjadi gerak naik turun.
Ø Well head

4.2.3 Pompa Sentrifugal (Electrical Submersible Pump)
Untuk mengangkat minyak dari dasar sumur ke permukaan menggunakan pompa sentrifugal yang digerakkan oleh motor listrik dalam sumur.
Peralatan dibawah permukaan terdiri ;
Ø Motor listrik
Ø Kabel listrik
Ø Protector
Ø Intake
Ø Pompa sentrifugal
Ø Pipa Tubing
Peralatan dipermukaan terdiri;
Ø Well head
Ø Kabel listrik
Ø Junction box
Ø Switch board
Ø Transformator

Aspek K3PL:
1. Kebocoran minyak atu gas yang menyebabkan polusi atau kebakaran , tau keracunan gas.
2. Proteksi terhadap; tekanan tinggi, listrik tegangan tinggi, dan mesin yang bergerak.

5.PENGOLAHAN MINYAK DAN GAS DILAPANGAN
5.1 Fluida Sumur.
Fluida yang keluar dari sumur minyak pada umumnya terdiri ;
1. Minyak (crude oil)
2. Air
3. Gas
4. Padatan
Tujuan pengolahan , untuk memisahkan komponen-komponen untuk mendapatkan;
· Minyak kering
· Gas kering
· Air bebas polusi.
5.2 Separator Minyak Dan Gas
Separator minyak dan gas adalah salah satu dari komponen proses yang fungsinya untuk memisahkan minyak dengan gas (separator dua fasa), atau memisahkan gas, minyak, dan air (separator tiga fasa).
5.3 Heater Treater
Adalah suatu komponen proses yang fungsinya untuk memisahkan minyak dengan air yang berupa emulsi dengan cara pemanasan.
5.4 Kompresor.
Kompresor adalah suatu komponen proses yang berfungsi untuk menaikkan tekanan gas
5.5 Gas Scubber
Gas scrubber adalah suatu komponen proses yang fungsinya untuk memisahkan cairan yang mesih terikut gas
5.6 Gas Dehydrator
Gas dehydrator adalah suatu komponen proses yang berfungsi untuk menyerap air yang terdapat pada gas.

Aspek K3PL;
1. Setiap saat dapat terjadi musibah (kebakaran , kecelakaan dsb), akibat tekanan, temperatur, bahan mudah terbakar, bahan/gas beracun dan lain-lain.
2. PPE
3. Safety devices (Level control, pressure control, temperature control, flow control, PSV, PSE, gas detector dsb.)
4. Flare, vent.
5. Pembuangan air limbah.

Source : http://rimarakanita.blogspot.com/2008/06/pengetahuan-dasar-operasi-hulu-migas.html

Read More..
